کنترل فاز اشنایدر یکی از مطمئن ترین وسایل نظارت بر تغذیه برق ورودی تجهیزات است. بسیاری از تجهیزات در مقابل تغییرات دامنه ولتاژ و یا جابجایی فاز و یا قطع آن دچار صدمه می شوند. رله کنترل فاز وظیفه حفاظت از چنین تجهیزاتی را بر عهده دارد. اگر درست انتخاب نشود و یا از کارکرد مطمئن برخوردار نباشد منشاء خسارات جبران ناپذیری خواهد بود. رله های کنترل فاز اشنایدر در مدل های مختلف زیر در بازار موجود است.

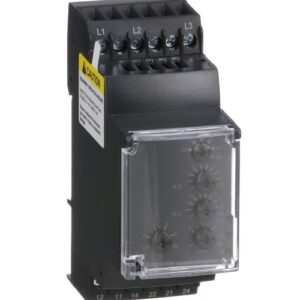

RM35TF30

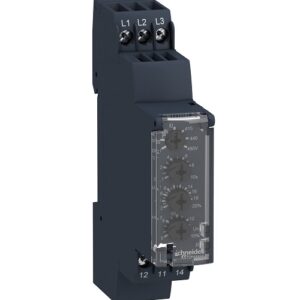

RM17TE00

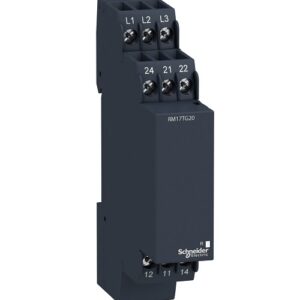

RM17TG20
RM17TG00
همگی آنها قطع فاز، توالی فاز و عدم تقارن را آشکار می کنند ولی در RM35TF30 می توان آستانه عملکرد افت ولتاژ و افزایش ولتاژ را از طریق دو پتانسیومتر جداگانه تنظیم نمود. در حالیکه در RM17TE00 تنها می توان محدوده ولتاژ را تنظیم کرد. در این دو رله می توان میزان عدم تقارن را نیز تنظیم کرد درحالیکه مقدار آن برای رله RM17TG20 و RM17TG00 ثابت است. رله های RM35TF30 و RM17TG20 دارای دو رله در خروجی هستند ولی RM17TE00 و RM17TG00 دارای یک رله خروجی است.
کاربردهای رله کنترل فاز اشنایدر
از جمله کاربردهای رله‌های کنترل فاز اشنایدر الکتریک تشخیص جابجایی فاز یا تغییر توالی فازها که منجر به تغییر جهت گردش موتورها و خرابی دستگاه‌ها می‌شود. همچنین تشخیص قطعی یک یا دو فاز که باز هم باعث سوختن موتورهای الکتریکی می‌شود، مورد استفاده قرار می‌گیرد.

این دستگاه برای حفاظت موتورهای سه فاز در برابر کاهش یا افزایش بیش از حد ولتاژ شبکه، قطع فاز و یا جابه جایی فاز طراحی شده و در بسیاری از مواقع علت سوختن موتورها اتصال ناقص کنتاکت های کنتاکتور می باشد. در نتیجه کنترل فاز بعد از کنتاکتور نصب می شود.

جهت افزایش امنیت منازل، ادارات و ساختمان‌های تجاری می‌توان از مدل تکفاز رله‌های کنترل فاز اشنایدر الکتریک در ورودی برق ساختمان و بعد از کنتور برق استفاده کرد. این دستگاه مشابه محافظ برق عمل نموده و با نصب آن بعد از کنتور برق، دیگر نیازی به نصب جداگانه محافظ برق برای وسایل الکتریکی نخواهد بود.

به طور کلی لیست کاربردهای رله کنترل فاز اشنایدر را می‌توان بصورت ذیل برشمرد:
دو فاز شدن ( در تکفاز)
تشخیص قطع یک یا دو فاز
تشخیص جابجایی فازها
قطع مدار در صورت نامتقارن بودن ولتاژ یک فاز
اعلام افزایش/کاهش ولتاژ‌ در زمانیکه ولتاژ شبکه بالاتر/پایین‌تر از حد مجاز باشد
اعلام کاهش ولتاژ‌ در زمانیکه ولتاژ شبکه بالاتر از حد مجاز باشد
تشخیص شوک‌های ناشی از قطع و وصل متوالی برق و قطع مدار الکتریکی
تشخیص دمای موتورالکتریکی (در سری‌ رله‌های RM35TM)
عملکرد رله کنترل فاز اشنایدر
پس از وصل شدن سه فاز و نول به ترمینال هایL1 ،L2 ،L3 وN در صورت مناسب بودن ولتاژها نشانگر سبز روشن می شود (Un) و بعد از طی شدن زمان تأخیر (بین 1 تا 10 ثانیه) با روشن شدن نشانگر (R) کنتاکت خروجی رله وصل می شود.

برای اطمینان از صحت تنظیم رله کنترل فاز اشنایدر می توان در حالی که موتور در حال کار است جریان یکی از سه فاز را قطع کرد تا شبکه دو فاز شده و رله کنترل فاز عمل نماید.
زمان تأخیر رله قابل تنظیم است و بین 0.1 تا 10 ثانیه با دقت 10% تنظیم می شود. محدودۀ اندازه گیری آن بین 183 VAC و 528 VAC است. این رله یک کنتاکت خروجی C/O با جریان 5 آمپر نامی دارد.

رله کنترل فاز اشنایدر برای 100,000 سیکل الکتریکی یا 30,000,000 سیکل مکانیکی یا 360 ساعت/کار زیر بار کامل طراحی شده است. دمای کاری آن بین -20 ̊c تا 50 ̊c در نظر گرفته شده است.
گاهی عدم تقارن فاز یا قطعی یک یا دو فاز موجب آسیب سیستم های موتوری و متعاقباً خطر جانی و مالی می شود که رله کنترل فاز اشنایدر از این دست خسارت ها جلوگیری می کند.
